Dimensionierung

Das Fenster "Dimensionierung" dient zum Entwerfen und Nachweisen der Bewehrung eines Widerlager-Querschnitts - der zu untersuchhende Querschnitt wird aus einer Liste ausgewählt. Die Tabelle zeigt die Widerlagerkräfte.

Die Auswahl der nachzuweisenden Querschnitte hängt vom gewählten Lastfall ab (Bau-, Betriebszustand). Die folgenden Querschnitte sind sowohl für die Bauzustand als auch die Betriebszustand vorhanden

  • Nachweis des Wandschafts
  • Nachweis in der Arbeitsfuge - Tiefe der Arbeitsfuge von der Oberkante der Konstruktion aus wird bestimmt
  • Nachweis des Wandvorsprungs

Im Betriebszustand lassen sich außerdem folgende Querschnitte nachweisen:

  • Nachweis der Kammermauer
  • Nachweis des Flügels - Widerlager - die Flächenauflast durch das Gelände wird eingegeben, für die tatsächliche Berechnung siehe Abschnitt "Flügelwand"

Die Erscheinungsform des Fensters hängt von der gewählten Beurteilungsmethodik ab.

  • Nachweis nach dem Sicherheitsfaktor oder der Theorie der Grenzzustände - die letzte Spalte der Tabelle ist für die Eingabe von Bemessungskoeffizienten vorgesehen, welche die berechneten Kräfte multiplizieren. Diese Kräfte werden in der Arbeitsoberfläche dargestellt und werden für jede Daten- oder Einstellungsänderung im Fenster aktualisiert.
  • Berechnung nach EN 1997 - in der letzten Spalte der Tabelle wird bestimmt, ob die Last auf eine Konstruktion als sekundär betrachtet wird. Das wird genauer im Abschnitt "Belastungskombinationen" beschrieben.
  • Berechnung nach LRFD - in diesem Fall wird die letzte Spalte nicht angezeigt.

Das Widerlager ist entweder durch aktiven Druck oder Erdruhedruck belastet - abhängig von der Eingabe im Modus "Phaseneinstellung", aktiven Erddruck wird bei der Berechnung von Flügelwänden verwendet.

Der Prozess zur Ableitung der Verteilung der inneren Kräfte in unterschiedlichen Querschnitten wird im theoretischen Teil dieser Dokumentation beschrieben.

Die Dimensionierung von Stahlbetonkonstruktionen wird entsprechend der unter "Materialien und Standards" gewählten Norm durchgeführt. Der Berechnungsnachweis nach Standard CSN 73 6206 "Bemessung von Brückenkonstruktionen aus Beton und Stahlbeton" wird hier beschrieben.

Es können mehrere Berechnungen für verschiedene Querschnitten durchgeführt werden. Verschiedene Bemessungskoeffizienten unterschiedlicher Kräfte können ebenfalls bestimmt werden. Die resultierenden Kräfte werden in der Arbeitsoberfläche angezeigt und werden mit jeder willkürlichen Änderung der Daten oder Einstellungen im Fenster aktualisiert. Unter "Detailliert" öffnet sich eine Dialogbox, die eine detaillierte Auflistung der Ergebnisse der Dimensionierung enthält.

Die Darstellung der Ergebnisse kann in den "Zeichnungseinstellungen" geändert werden.

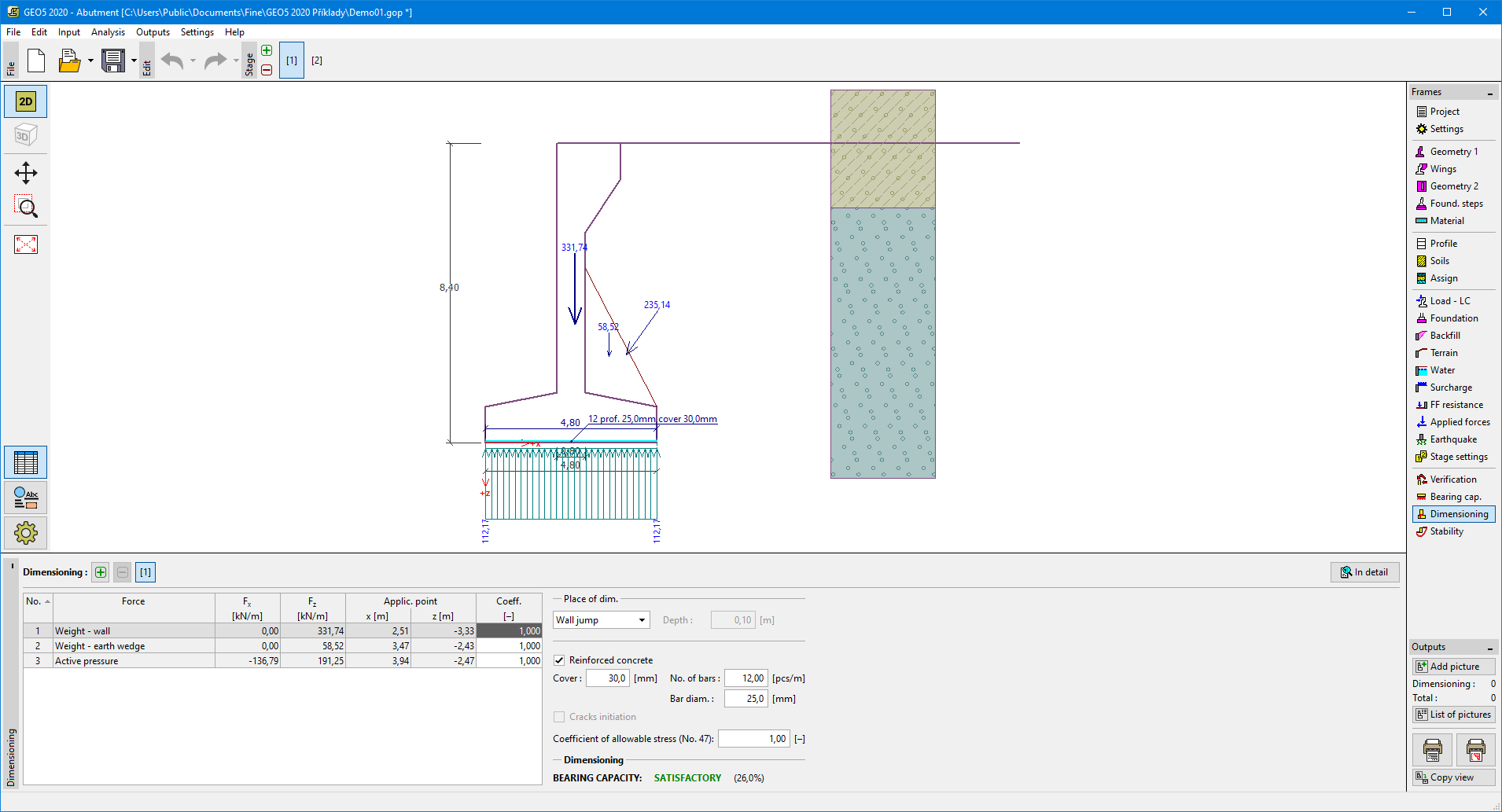

Fenster "Dimensionierung"
