Dimensionierung

Das Fenster "Dimensionierung" dient zum Entwerfen und Nachweisen der Bewehrung eines Wandquerschnitts - die Dimensionierungsposition wird aus einer Liste ausgewählt.

  • Nachweis des Wandschaftes
  • Nachweis in der Arbeitsfuge - Tiefe der Arbeitsfuge von der Oberkante der Konstruktion aus wird bestimmt
  • Nachweis des Wandvorsprungs

Die Erscheinungsform des Fensters hängt von der gewählten Beurteilungsmethodik ab.

  • Nachweis nach dem Sicherheitsfaktor oder der Theorie der Grenzzustände - die letzte Spalte der Tabelle ist für die Eingabe von Bemessungskoeffizienten vorgesehen, welche die berechneten Kräfte multiplizieren. Diese Kräfte werden in der Arbeitsoberfläche dargestellt und werden für jede Daten- oder Einstellungsänderung im Fenster aktualisiert.
  • Berechnung nach EN 1997 - in der letzten Spalte der Tabelle wird bestimmt, ob die Last auf eine Konstruktion als sekundär betrachtet wird. Das wird genauer im Abschnitt "Belastungskombinationen" beschrieben.
  • Berechnung nach LRFD - in diesem Fall wird die letzte Spalte nicht angezeigt.

Die Berechnung der Kräfte und deren Auswirkungen auf den Querschnitt werden hier beschrieben. Die wand und die Arbeitsfuge sind immer durch Erdruhedruck belastet.

Der Prozess zur Ableitung der Verteilung der inneren Kräfte in unterschiedlichen Querschnitten wird im theoretischen Teil der Hilfe beschrieben.

Die Dimensionierung von Stahlbetonkonstruktionen wird entsprechend der unter "Materialien und Standards" ausgewählten Norm durchgeführt.

Es können mehrere Berechnungen für verschiedene Querschnitte durchgeführt werden. Verschiedene Bemessungskoeffizienten unterschiedlicher Kräfte können ebenfalls bestimmt werden. Die resultierenden Kräfte werden in der Arbeitsoberfläche angezeigt und werden mit jeder willkürlichen Änderung der Daten oder Einstellungen im Fenster aktualisiert. Unter "Detailliert" öffnet sich eine Dialogbox, die eine detaillierte Auflistung der Ergebnisse der Dimensionierung enthält.

Die Darstellung der Ergebnisse kann in den "Zeichnungseinstellungen" geändert werden.

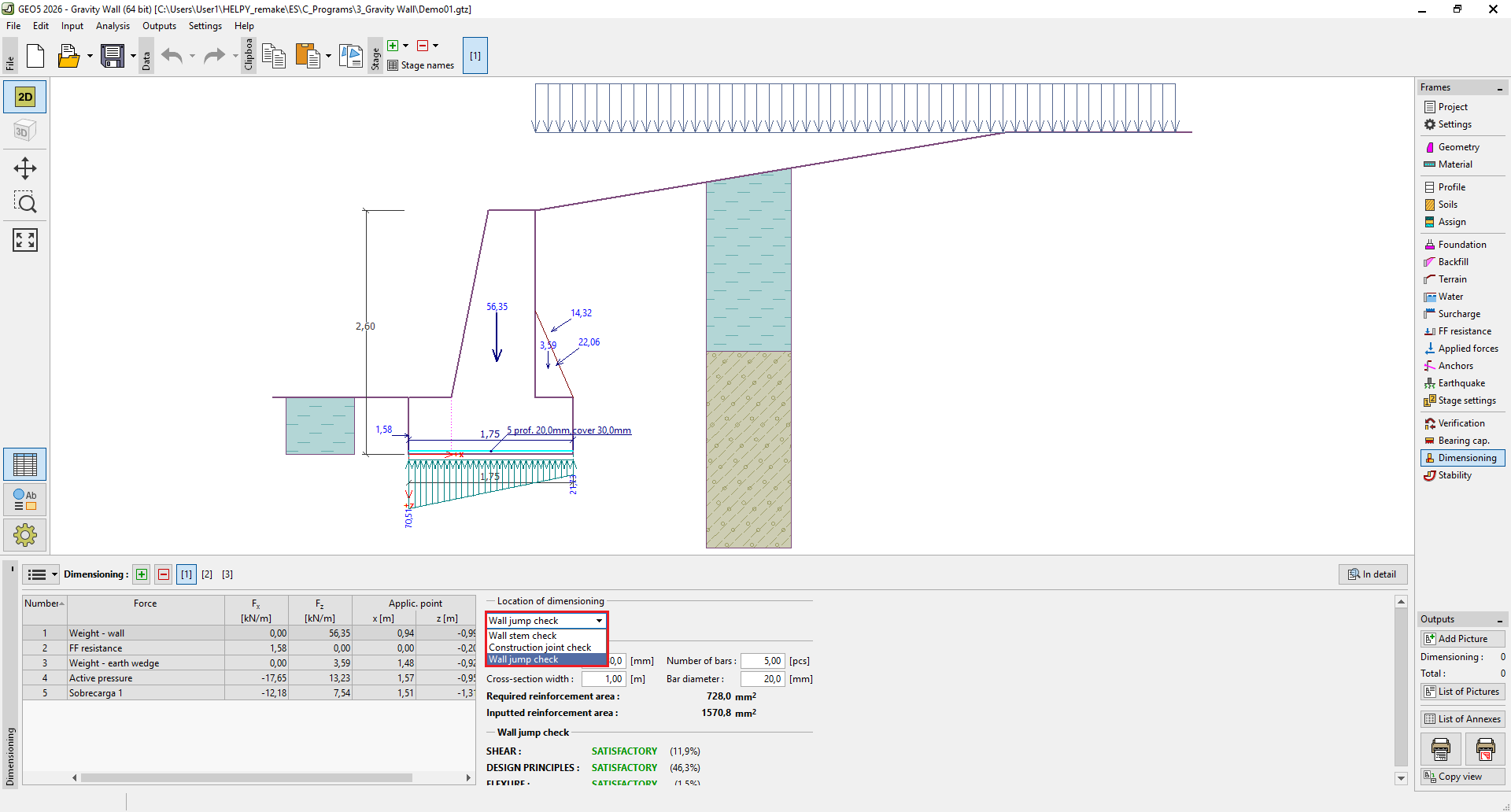

Fenster "Dimensionierung"
