Dimensionierung

Das Fenster "Dimensionierung" dient zum Entwerfen und Nachweisen der Bewehrung eines Wandquerschnitts - die Dimensionierungsposition wird aus einer Liste im linken Teil der Arbeitsoberfläche ausgewählt.

  • Nachweis des Wandschafts - vorderseitige Bewehrung
  • Nachweis des Wandschafts - rückseitige Bewehrung
  • Nachweis des Wandvorsprungs
  • Nachweis des Wandfußes
  • Nachweis der Entlastungsplatte

Für den Fall der Dimensionierung der Wänden mit der Rippen werden folgende Querschnitte berücksichtigt:

  • Nachweis des Wandschafts - vorderseitige vertikale und horizontale Bewehrung
  • Nachweis des Wandvorsprungs - rückseitige vertikale und horizontale Bewehrung
  • Nachweis des Wandschafts - obere und untere Bewehrung
  • Nachweis des Wandfußes - obere und untere Bewehrung

Die Erscheinungsform des Fensters hängt von der gewählten Beurteilungsmethodik ab.

  • Nachweis nach dem Sicherheitsfaktor oder der Theorie der Grenzzustände - die letzte Spalte der Tabelle ist für die Eingabe von Bemessungskoeffizienten vorgesehen, welche die berechneten Kräfte multiplizieren. Diese Kräfte werden in der Arbeitsoberfläche dargestellt und werden für jede Daten- oder Einstellungsänderung im Fenster aktualisiert.
  • Berechnung nach EN 1997 - in der letzten Spalte der Tabelle wird bestimmt, ob die Last auf eine Konstruktion als sekundär betrachtet wird. Das wird genauer im Abschnitt "Belastungskombinationen" beschrieben.
  • Berechnung nach LRFD - in diesem Fall wird die letzte Spalte nicht angezeigt.

Die Berechnung der Kräfte und deren Auswirkungen auf den Querschnitt werden hier beschrieben.

Der Wandschaft bzw. die Arbeitsfuge sind immer durch Erdruhedruck belastet. Wenn man den vorderen Wandvorsprung nachweist, ist die Mauer entweder durch aktiven Druck oder Ruhedruck belastet - abhängig von der Eingabe im Modus "Phaseneinstellung".

Der Prozess zur Ableitung der Verteilung der inneren Kräfte in unterschiedlichen Querschnitten wird im theoretischen Teil dieser Dokumentation beschrieben. Zusätzlich wird die Kraft des Erdruhedrucks in Betracht gezogen, wenn man Erdbebenberechnung betrachtet.

Die Dimensionierung von Stahlbetonkonstruktionen wird entsprechend der unter "Materialien und Standards" ausgewählten Norm durchgeführt.

Bei der Wandbemessung nach EN 1992 kann die Rissbreite nachgewiesen werden.

Es können mehrere Berechnungen für verschiedene Varianten der Bewehrungen durchgeführt werden. Verschiedene Bemessungskoeffizienten der einzelnen Kräfte können eingegeben werden. Unter "Detailliert" öffnet sich eine Dialogbox, die eine detaillierte Auflistung der Ergebnisse der Dimensionierung enthält.

Die Darstellung der Ergebnisse kann in den "Zeichnungseinstellungen" geändert werden.

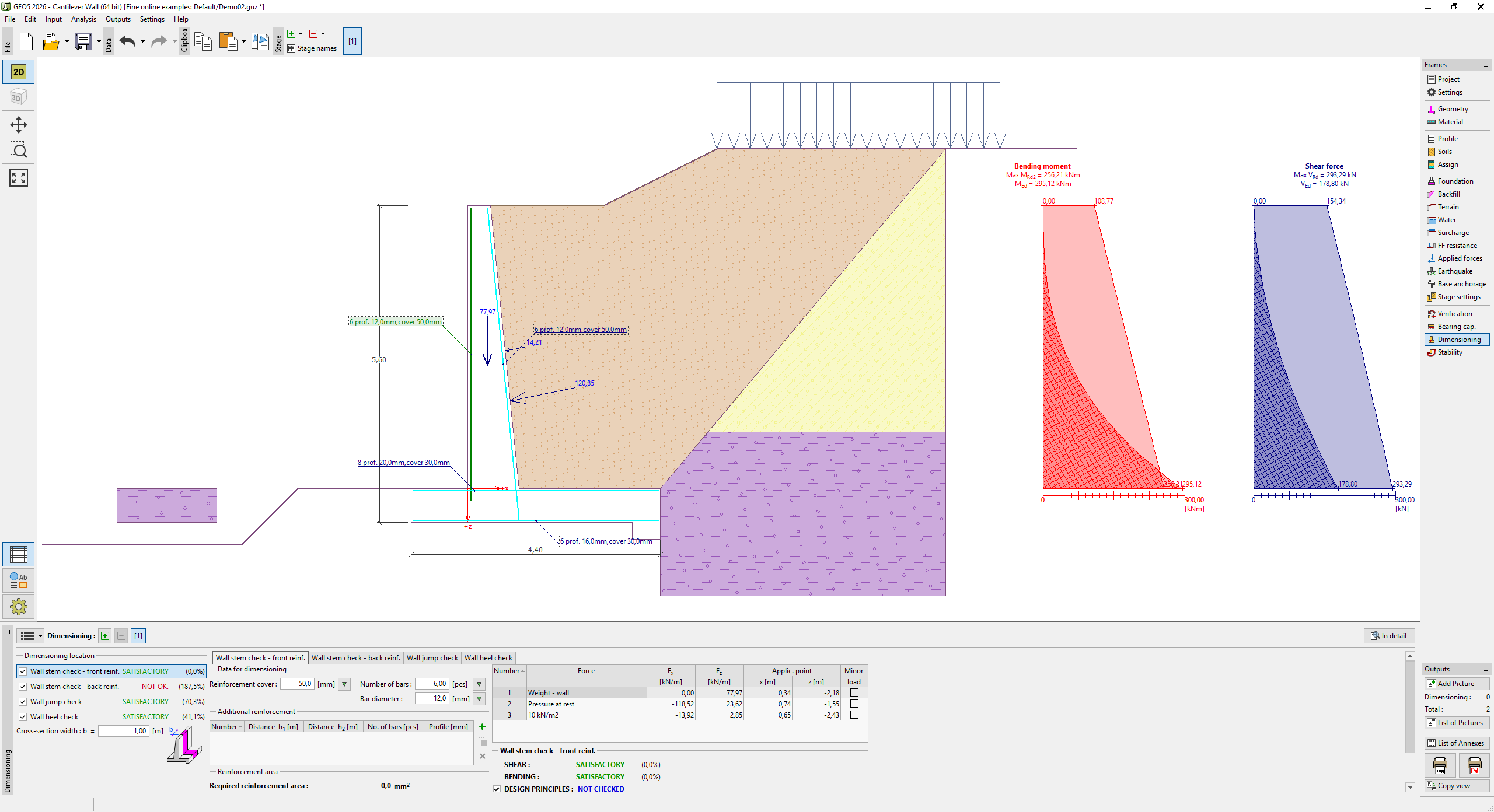

Fenster "Dimensionierung"
