Berechnung

Die Berechnung erfolgt während der Bauphase im Fenster "Berechnung" über die Schaltfläche "Berechnen". Wir empfehlen eine leistungsfähigere 64-Bit-Version Version für komplexe Aufgaben.

Während der Berechnung versucht das Programm, eine solche Lösung zu finden (iterieren), um die Gleichgewichtsbedingungen im Massiv für die gegebenen Randbedingungen zu erfüllen. Der Vorgang der Iteration und die Konvergenz der Berechnung können auf dem Bildschirm überwacht werden.

Die Berechnung kann jederzeit durch Drücken der Schaltfläche "Abbrechen" abgebrochen werden - die Ergebnisse stehen dann für die letzte erfolgreiche Konvergenz der Belastungszuwachs zur Verfügung.

Richtige Ergebnisse werden erhalten, wenn 100% Belastung erreicht sind. Es kann jedoch auch vorkommen, dass die Berechnung nur bis zu einem bestimmten Prozentsatz der Belastung durchgeführt wird - das Programm hat nicht die richtige Lösung gefunden, die Berechnung konvergiert nicht. In diesem Fall ist es möglich, die Standardeinstellungen der Berechnungsparameter zu ändern. Bei der Modellierung komplexer Aufgaben empfehlen wir, dass Sie den empfohlene Modellierungsverfahren befolgen.

Die Berechnung der instationären Strömung wird im Fenster "Einstellung" ausgewählt.

Wenn die Berechnung abgeschlossen ist, werden die Ergebnisse und Informationen zur abgeschlossenen Berechnung angezeigt.

Detaillierte Informationen zur tatsächlichen Modellierung finden Sie im Fenster "Einstellung und Berechnungsbeschreibung". Die Zeichnungsanzeige kann im Fenster "Zeichnungseinstellungen" geändert werden. Wenn Wasser in der Berechnung betrachtet wurde, ermöglicht das Programm in den meisten Fällen, den berechneten GWSp in den Geo-Zwischenablage zu kopieren und in ein anderes Programm einzufügen.

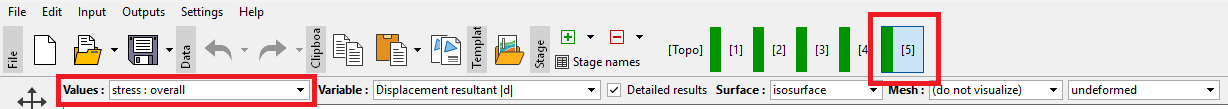

Bildschirm nach Abschluss der Berechnung
